这个是春子给自己看的复习笔记
首先前置条件是安装好单片机USB驱动，keil5或者keil4软件 以及stc的下载工具

点亮一个LED

在单片机上实现通过
cpu-寄存器-驱动器-LED
这个过程来实现

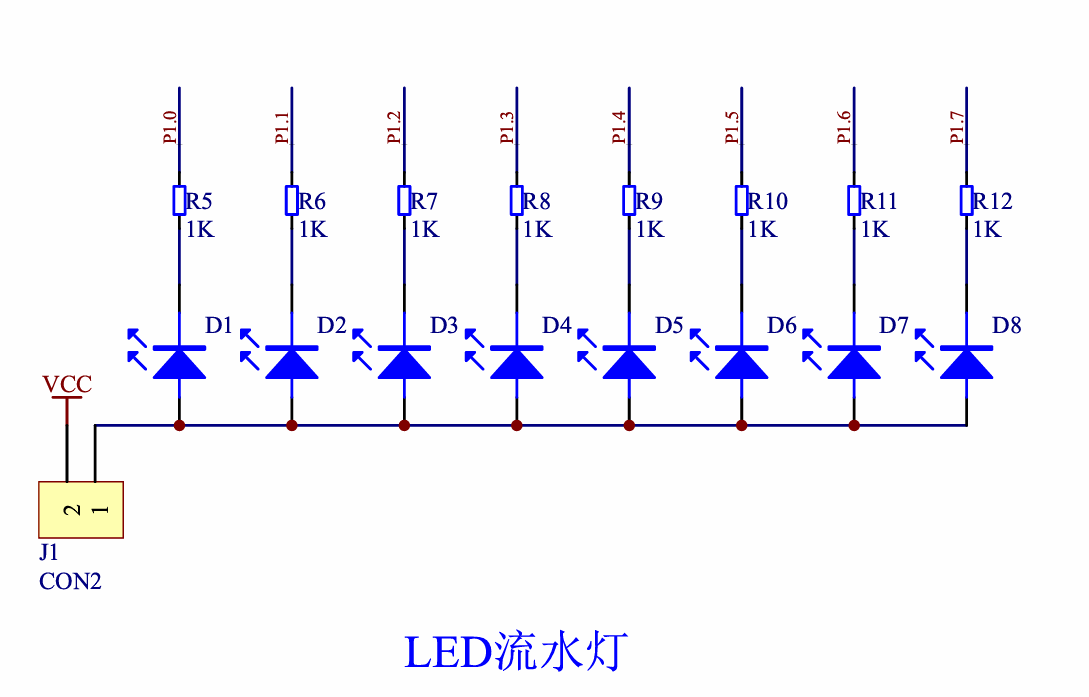

阅读单片机的电路原理图

可以知道这8个LED灯是通过P1端口来控制
我们给LED灯输入1代表不亮 0代表亮，实际上就是电位的高低的问题
如果想要让D0点亮，应该是0111 1111 但是在c语言程序里面要倒着写 1111 1110
同时使用16进制的方式来表示(二进制转16进制)

代码编写如下

1
2
3
4
5
6
#include <REGX52.H> //这个相当于单片机的头文件

void mian() //创建一个main函数
{
P1=0xFE; //1111 1110 0x代表使用16进制 F是1111 E 是1110
}

LED灯闪烁

在stc下载工具中有一个工具可以辅助你生成延时代码，但是要注意自己的单片机的晶振频率

代码编写如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
#include <REGX52.H>
#include <INTRINS.H> //这个是延时函数用到的头文件

void Delay500ms()		//晶振频率@11.0592MHz的延时函数
{
	unsigned char i, j, k;

	_nop_();
	_nop_();
	i = 22;
	j = 3;
	k = 227;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void main()
{
while(1) //一直循环这个过程
{
P1=0xFE;// 1111 1110 亮第一个
Delay500ms();
P1=0xFF; //1111 1111 全灭
Delay500ms();
}
}

LED流水灯

可以通过一下这种简单的方式实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
#include <REGX52.H>
#include <INTRINS.H> //这个是延时函数用到的头文件

void Delay100ms()		//@11.0592MHz 延时100ms
{
	unsigned char i, j, k;

	_nop_();
	_nop_();
	i = 5;
	j = 52;
	k = 195;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}


void main()
{
while(1) //这里的1代表一直循环
{
P1=0xFE; // 1111 1110
Delay100ms();
P1=0xFD; //1111 1101
Delay100ms();
P1=0xFB; //1111 1011
Delay100ms();
P1=0xF7; //1111 0111
Delay100ms();
P1=0xEF; //1110 1111
Delay100ms();
P1=0xDF; //1101 1111
Delay100ms();
P1=0xBF; //1011 1111
Delay100ms();
P1=0x7F; //0111 1111
Delay100ms();
}
}

但是如果我们想修改延时时间过于繁琐，可以有一下版本

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
#include <REGX52.H>
#include <INTRINS.H>

void Delayxms(unsigned int _ms)     //这个函数是一个延时x秒的函数，你只要给它传入参数就行了，这样比较方便
{
    unsigned char i, j;

    while (_ms--)
    {
        _nop_();
        i = 2;
        j = 199;
        do
        {
            while (--j);
        } while (--i);
    }
}


void main()
{
while(1)
{
P1=0xFE; // 1111 1110
Delayxms(100);
P1=0xFD; //1111 1101
Delayxms(100);
P1=0xFB; //1111 1011
Delayxms(100);
P1=0xF7; //1111 0111
Delayxms(100);
P1=0xEF; //1110 1111
Delayxms(500);
P1=0xDF; //1101 1111
Delayxms(500);
P1=0xBF; //1011 1111
Delayxms(500);
P1=0x7F; //0111 1111
Delayxms(500);
}
}

使用独立的开关来控制LED的亮灭

关于开关的原理，单片机除了可以输出高低电位(在代码中也就是对应的1和0)，也可以检测电位。
对于单片机而言上电以后它的IO端口都是默认都是高电平，也就是1，如果按键按下以后，电位就会编程低电平，也就是0

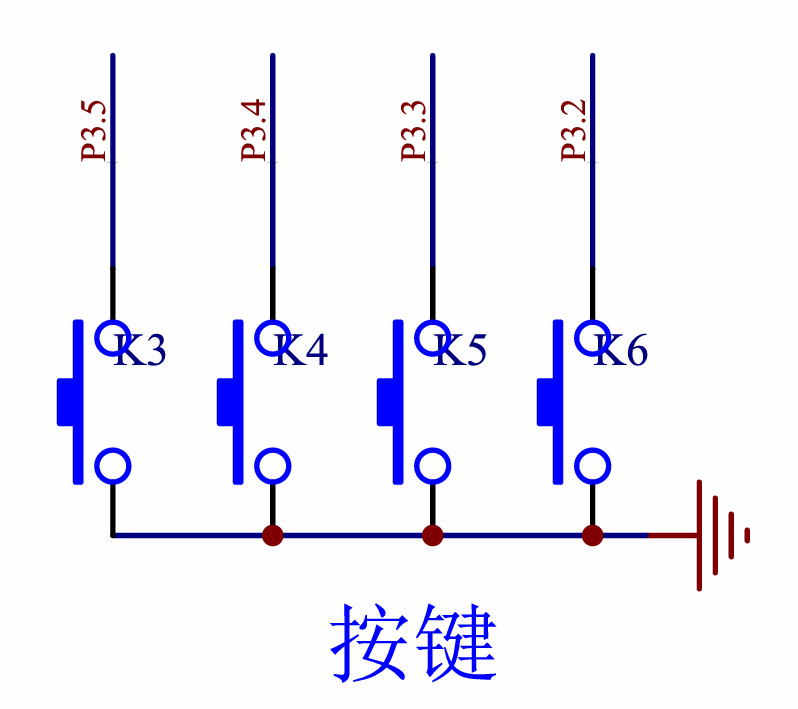

看原理图，我们拿k3开关来操作，代码如下
实现的效果是你按一下按钮，单片机对应的LED灯就亮了，然后你松手的话，单片机的LED就灭了。(并不是按一下亮，按一下再灭的那种)

1
2
3
4
5
6
7
8
9
10
#include <REGX52.H>
 void main(){
 while(1) { //这个while非常重要 ，我们要一直循环里面的这个if判定，if只跑一次。
  if(P3_5==0){
  P1_0=0;
  }
  else
  P1_0=1;
 }
 }

在这里补充一点那就是我们可以使用P3_5=0或1的这种形式来具体控制元器件，而不是需要把整个P3的表示出来
比如说我想让八个灯的第一个亮 P1=0xFE; // 1111 1110 可以 P1_0=0也可以，而且更简洁

使用独立的开关，按一下亮，再按一下灭。

这里涉及到了一个问题就是按键消抖的问题，因为单片机的开关是机械开关，在按下去的一瞬间，电流并不会瞬间变化，而是抖动的变化(不是瞬间，是有坡度的!!!)，这就导致这时候我们的LED灯会乱闪烁

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
#include <REGX52.H>
int i;
int j;
void main(  )//主函数
{
   	while(1)//循环
    {
		if(P3_5==0)//按下开关
    	{
			for(i=0;i<10;i++);//延时去抖，就是等待电流变得平稳以后我们再进一步操作
    		while(P3_5==0);//检测松手
		    P1_0=~P1_0;//灯状态取反
			for(j=0;j<10;j++);//延时，继续等待稳定后操作哈
		}
	}

}

~是取反符号，比如说现在P1=0，我们取反一下就是1了
